本施工工藝適用于博凱氟碳漆廠家生產(chǎn)的所有外墻氟碳漆。外墻氟碳漆又稱外漆氟碳涂料是雙組份高耐候裝飾型涂料，具有施工工藝簡單、極佳的保色保光特性，抗紫外線持久，涂膜不粉化，不失光，不褪色。XDY-F304外墻氟碳漆涂裝于高層、超高層、別墅等建筑外墻、屋頂、高速公路圍欄、廠房、立交橋以及混凝土橋梁等表面，具有非常優(yōu)異的防護和裝飾效果。XDY-F304外墻氟碳漆施工需要配套底漆、中間漆以及專用膩子，可以達到較好的涂裝效果，防護時間可達到20年。

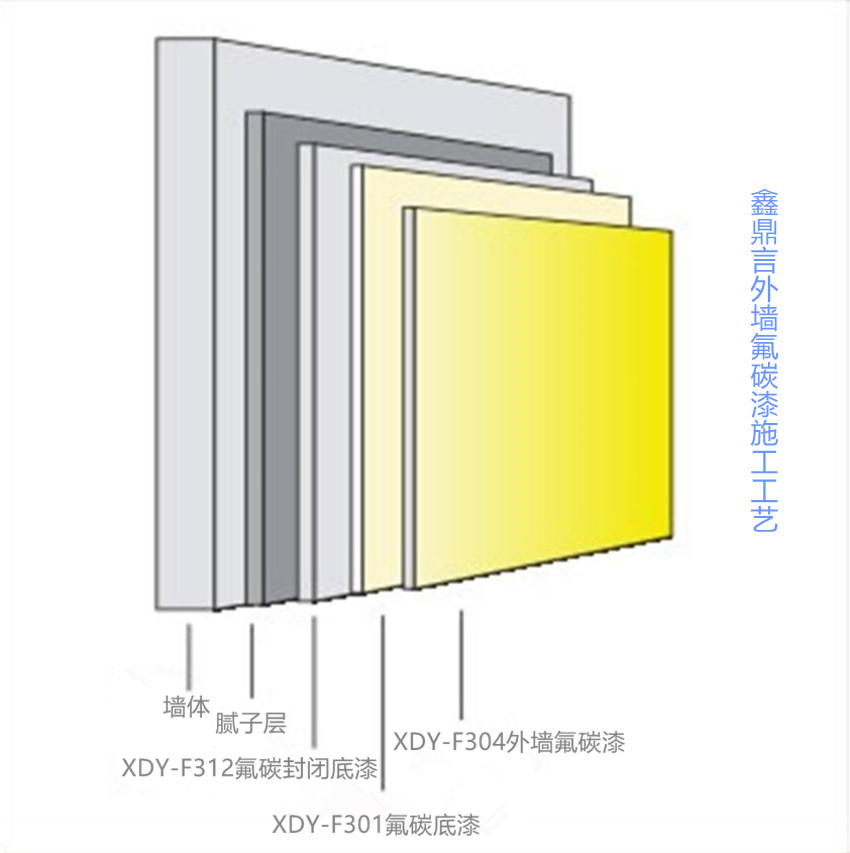

施工工藝
1．外墻新水泥砂漿墻面基層前處理
1.1 砂漿疙瘩：用角磨機磨平。
1.2 孔洞：用水泥沙漿填平。
1.3 空鼓部位：敲除用水泥沙漿抹實。
1.4 已發(fā)生開裂但不空鼓的基層：先用彈性膩子填縫，圍繞裂縫周邊滿批一道彈性膩子，利用其表面粘性貼網(wǎng)格布，并用批刀壓實。干透后，批刮第二道彈性膩***性膩子總厚度至少為1.5mm。彈性膩子完成干透后，可進行下一道工序（找平膩子）或直接批刮細面膩子。
2．氟碳外墻分格縫的設定與切割
2.1 分割縫的分割劃分在找平膩子施工前進行（這樣可避免在大面找平時膩子的接頭問題）。分割縫的深度、寬度、板塊大小和整體規(guī)劃設計好后，需與甲方溝通并達成一致。
2.2 用墨斗按規(guī)劃設計要求彈出分割線，每條分割縫按縫寬彈2條線。
2.3 用切割機開始切縫，切割時適當用力抓緊切割機，手腕放松，沿墨線開始切割。
2.4 用工具敲出兩條切縫線中間的混凝土沙漿。
3．批刮找平膩子
3.1 按分割板塊的長度和寬度，準備兩把鋁合金刮尺。
3.2 用批刀在分割好的板塊上沿水平方向滿批一道膩子，用刮尺沿水平方向用力刮平，凹陷的地方用膩子填充修補再刮平。待其表干后，再沿垂直方向滿批膩子一道，然后用另一把刮尺沿垂直方向豎刮，若有凹陷，用找平膩子填充后再豎刮。若平整度仍達不到要求，重復上述步驟，直到滿足要求為止。
3.3 工藝要求：每一次批刮厚度需≤10mm；完成后平整度要求：2米靠尺檢查，平整度誤差在＜1mm之內(nèi)。
3.4 批刮找平膩子工藝流程圖
4．批刮細膩子
4.1 將氟碳漆專用細膩子甲乙組份拌和均勻。要求在2小時內(nèi)用完，必要時可加適當清水調(diào)節(jié)稠度。
4.2 滿批細膩子1～2遍，邊批邊按壓刮痕，兩遍間隔為4～6小時，每遍膩子層厚度約為0.5mm。
4.3 干燥后用180～240目砂紙打磨膩子表面，打磨時注意保持膩子表面平面效果。
4.4 批刮細膩子施工工藝圖示
5．XDY-F312氟碳封閉底漆
5.1 施工描述：XDY-F312氟碳封閉底漆按照比例混合均勻后，需靜止15分鐘熟化。用噴槍吹干凈細表面的浮塵，開始刷涂XDY-F312氟碳封閉底漆一遍。干燥24小時打磨后，進入下道工序——點補油性光面膩子。
5.2 注意事項：
5.2.1 XDY-F312氟碳封閉底漆配比為漆︰固=5︰1，稀釋劑適量，混合均勻后應靜止10～15分鐘熟化。
5.2.2 在掃涂XDY-F312氟碳封閉底漆之前，應確保細膩子完全干透（至少在晴日下條件下風干一天）。
5.2.3 當天混合好的XDY-F312氟碳封閉底漆確保在8小時之內(nèi)用完。
5.2.4 掃涂XDY-F312氟碳封閉底漆的表面，無需打磨，需干燥12～24小時（視氣溫情況）之后，才能開始下道工序。
5.2.5 自本工序開始，必須注意噴漆過程的成品保護。
6．光面膩子
6.1 將光面膩子二組份按重量比混合均勻后，可以開始點補光面膩子。
6.2 施工后光面膩子需干燥24小時之后采用400～600目砂紙打磨平整。完工后的表面應光滑細膩，無刮痕，無砂痕。
7．XDY-F301氟碳底漆
7.1 底漆、固化劑稀釋劑按比例混均勻后，靜止20分鐘消泡、熟化。用150目的過濾網(wǎng)過濾到噴槍壺內(nèi)，上緊壺蓋。
7.2 空壓機的壓力應在0.2MPa～0.5Mpa之間。
7.3 用噴槍吹干凈基面的浮灰后，開始噴涂作業(yè)。
7.4 調(diào)試噴槍：調(diào)整噴槍的空氣流量、出油量和噴霧幅寬，觀察噴出的漆膜干濕狀況（漆膜應呈潤濕狀態(tài)而無流掛現(xiàn)象），并對噴槍作相應調(diào)整。
7.5 先橫向走槍一遍，注意噴涂圖形的搭接，即去槍和回槍的運行軌跡應有三分之一的部分相互重疊。然后將噴嘴空氣帽轉(zhuǎn)動90度（使漆霧圖形呈水平），豎向噴涂一遍，這樣重復1～2個過程。
7.6 底漆需至少干燥24小時后，用600目砂紙打磨到完全平整光滑為止。
7.7 專用底漆施工示意圖：
7.8 注意事項：
7.8.1 開罐后的底漆應先用手電鉆攪拌均勻。
7.8.2 底漆配比為漆：固=5︰1，稀釋劑適量，先將底漆與固化劑混合并攪勻后，再逐漸加入稀釋劑，邊加入邊攪勻。
7.8.3 宜采用少量多次的原則配料。一次配料應確保在8小時內(nèi)用完。混合好的漆料超過8小時不能再用。
7.8.4 禁止水份或汗液滴入漆料中。
7.8.5 調(diào)整噴槍時，應確保剛噴上的漆膜保持潤濕狀態(tài)而又不發(fā)生流墜。
7.8.6 噴槍槍嘴與基面正常距離為300±50mm；噴涂時，噴涂距離保持恒定是確保漆膜厚度均勻一致的重要因素；噴涂時噴槍必須與基面保持垂直或準垂直狀態(tài)；運行時保持平行，能使噴涂距離恒定。
7.8.7 噴槍的運行速度一般控制在30～60厘米/秒。
7.8.8 施工作業(yè)期間，嚴禁煙火。
8．XDY-F304外墻氟碳漆
8.1.1 XDY-F304外墻氟碳漆配比為漆:固=5:1。面漆、固化劑稀釋劑按比例混均勻后，靜止20分鐘消泡、熟化，用200目的過濾網(wǎng)過濾到噴槍壺內(nèi)，上緊壺蓋。
8.1.2 空壓機的壓力應在0.2MPa～0.5Mpa之間。
8.1.3 噴涂過程及工藝流程與中涂漆操作工藝相同。
9．注意事項
9.1施工溫度0～35℃，基面溫度最好不低于5℃。溫度過低，化學反應速度緩慢，強度、硬度達到時間過長，甚至受到影響；過高，稀釋劑容易揮發(fā)，使體系缺乏反應所必須的介質(zhì)，易粉化。
9.2平整度要求小于1.0毫米。
9.3材料儲存要注意防潮，防水，防太陽直射。
9.4每次配料量不宜過多，以免長時間靜置，導致沉淀。一定要使用專用配套輔料，嚴禁用水、香蕉水、醇、汽油等。
9.5濕度85%以下，溫度0～35℃為宜。切勿在以下條件下施工：雨、雪、霧、霜、大風，或相對濕度85%以上。
9.6常溫下施工后的漆膜7天左右方可完全固化，建議不要提前使用。
9.7安全措施及預防方法：保證良好通風，配戴防護用具，避免吸入漆霧，沾染皮膚、眼睛。如有漆料濺入眼睛，請立即用清水沖洗并及時就醫(yī)，施工環(huán)境嚴禁煙火，遵守國家及地方政府規(guī)定的安全法規(guī)。
9.8施工過程中遇到外墻氟碳漆調(diào)色、外墻氟碳漆稀釋劑、外墻氟碳漆價格、外墻氟碳漆用量、外墻氟碳漆報價等問題可以咨詢鑫鼎言氟碳漆廠家銷售人員。
配套氟碳漆介紹
氟碳封閉底漆又稱氟碳外墻封閉底漆、氟碳混凝土封閉底漆，是一種低粘度、雙組份的環(huán)氧樹脂類油漆。鑫鼎言XDY-F312氟碳封閉底漆專用于氟碳漆面漆涂裝前混凝土表面封閉打底使用，具有優(yōu)良的滲透性和附著力。在氟碳外墻、氟碳混凝土橋梁等涂裝中，通常作為整個配套體系中，直接用于氟碳混凝土的封閉底漆，與氟碳中涂漆和氟碳漆面漆配套。
氟碳底漆又稱：氟碳漆底漆，是以優(yōu)質(zhì)氟碳樹脂、特種樹脂、防腐蝕顏料、助劑和溶劑等經(jīng)研磨分散而制成氟碳底漆為甲組份組份，乙組分是以進口固化劑為另一組份的雙組份自干氟碳漆。XDY-F301氟碳底漆具有很好的滲透性、封閉性，優(yōu)異的抗堿性能、抗酸雨及抗炭化性，極好的抗霉菌侵蝕性、附著力強，能有效抵制酸、堿、鹽等化學品對基材的侵蝕。XDY-F301氟碳底漆通常與氟碳面漆配套使用。廣泛用于各類橋梁、機械設備、管道、鋼結(jié)構(gòu)、混凝土墻面、瓷磚、鋁合金墻面及其它表面要求高檔裝飾的物件，特別適合于戶外使用。用于吸收能力較強的墻面及粉化的舊漆膜，以節(jié)省面漆及提高附著力。
|
